Cómo se construye un órgano de tubos, del viento a la lengüeta

IEl sistema de viento: de la soplante al portaviento

Todo empieza por el aire. Una soplante eléctrica —antes, el trabajo de uno o varios entonadores que accionaban los fuelles a mano— envía aire a un fuelle de regulación que cumple dos funciones: almacenar un volumen suficiente y mantener la presión estable mientras el organista abre veinte notas a la vez o suelta un acorde de golpe.

La presión se mide en milímetros de columna de agua y determina buena parte del carácter del instrumento. Presiones bajas dan un habla suave y transparente; presiones altas permiten tubos más potentes, pero exigen más control en la armonización. Cada división del órgano puede trabajar con una presión distinta, y no es raro que una lengüetería reciba más viento que los registros de flautado del mismo instrumento.

Del fuelle salen los portavientos, conductos de madera o metal que llevan el aire hasta cada secreto. Su sección no es un detalle menor: un conducto estrecho provoca caídas de presión audibles, y una curva mal resuelta introduce turbulencia que después se manifiesta como inestabilidad en el ataque de los tubos graves. Un buen sistema de viento es el que no se nota.

Señales de un viento inestable

• El tono baja perceptiblemente al añadir registros o al tocar acordes llenos.
• Las notas graves tiemblan o tardan en asentarse.
• Se oye la soplante o la vibración del conducto por encima del sonido del instrumento.
• El trémolo arrastra a toda la división en lugar de afectar solo a la que le corresponde.

IIEl secreto: donde se decide qué tubo suena

El secreto es la caja sobre la que se apoyan los tubos y, al mismo tiempo, el órgano lógico del instrumento. En el tipo más extendido, el secreto de correderas, el aire llena una canal por cada nota; al pulsar la tecla se abre la ventilla correspondiente y el aire entra en esa canal. Que suene un registro u otro depende de una lámina perforada, la corredera, que se desplaza bajo los tubos y deja pasar el aire solo cuando el registro está tirado.

Esta disposición explica un rasgo que se aprecia al tocar: en un secreto de correderas, todos los tubos de una misma nota comparten el aire de la misma canal, lo que da a los pleno una cohesión difícil de imitar. También explica su punto delicado. Las maderas trabajan con la humedad, y una junta que se abre produce fugas entre canales vecinas: la nota contigua suena débilmente sin que nadie la haya pedido.

La alternativa son los secretos de válvulas individuales, en los que cada tubo tiene su propia válvula gobernada por electroimanes o por aire. Ganan en flexibilidad —permiten repartir una división en varios lugares y reutilizar registros— y pierden algo de esa fusión de las canales comunes.

IVTubos de madera: escuadras, tapas y estabilidad

El tubo de madera se construye como una caja de sección rectangular con cuatro tablas encoladas, un tapón de pie y una pieza de boca con su labio superior. Se usan maderas estables y de fibra regular; lo decisivo no es la especie en sí, sino que esté bien seca y que el corte haya sido elegido para que la pieza no se mueva después. Un tubo grave de madera húmeda se abre por las juntas al cabo de dos inviernos de calefacción.

La madera aporta lo que el metal da con más dificultad: cuerpo en los graves con un volumen de material razonable. Un bordón tapado de madera suena una octava más grave que su longitud, ocupa la mitad del espacio y llena bien la base del instrumento. Los tapones, forrados de cuero, permiten además ajustar la afinación desplazándolos, con la ventaja de que el ajuste se mantiene mientras el cuero conserve su elasticidad.

VLa mensura y su efecto sobre el timbre

La mensura es la relación entre el diámetro del tubo y su longitud, y es probablemente la decisión que más determina el color de un registro. Con la misma altura y la misma presión, un tubo ancho favorece el sonido fundamental y suena aflautado; un tubo estrecho deja crecer los armónicos superiores y se acerca al timbre de una cuerda. Entre ambos extremos se sitúan los flautados, la familia que da al órgano su sonido reconocible.

La mensura no se aplica como un número único, sino como una progresión a lo largo del teclado. Si el diámetro se redujera en la misma proporción que la longitud, los agudos sonarían delgados y desaparecerían bajo los graves. Por eso el diámetro se reduce más despacio que la longitud: la relación se ensancha hacia arriba y el registro mantiene presencia en toda su extensión. Alterar esa progresión en un tramo concreto es un recurso conocido para corregir un desequilibrio de sala.

Junto a la mensura del cuerpo intervienen otras proporciones: la anchura de la boca respecto a la circunferencia del tubo y la altura de la boca respecto a su anchura. La primera reparte energía entre fundamental y armónicos; la segunda influye en la rapidez del ataque y en la presión que el tubo admite sin sobresoplarse.

VIITransmisión mecánica y transmisión eléctrica

La transmisión es lo que une la tecla con la ventilla del secreto. En la transmisión mecánica ese vínculo es físico: varillas de madera ligera, balancines, escuadras y ejes que transmiten el movimiento y devuelven al dedo la resistencia del muelle y del aire que empuja sobre la ventilla. Esa resistencia es información. El organista percibe el momento exacto en que la válvula abre y puede modelar el ataque de una nota, algo que forma parte del repertorio antiguo tanto como la digitación.

La transmisión eléctrica sustituye ese recorrido por un contacto en la tecla y un electroimán junto a la válvula. Desaparecen las limitaciones de distancia y de ángulo: la consola puede moverse, pueden repartirse divisiones en la tribuna y en el coro, y se pueden añadir combinaciones y acoplamientos con facilidad. A cambio, el tacto deja de estar ligado a la válvula y hay que reconstruirlo con muelles o con dispositivos específicos.

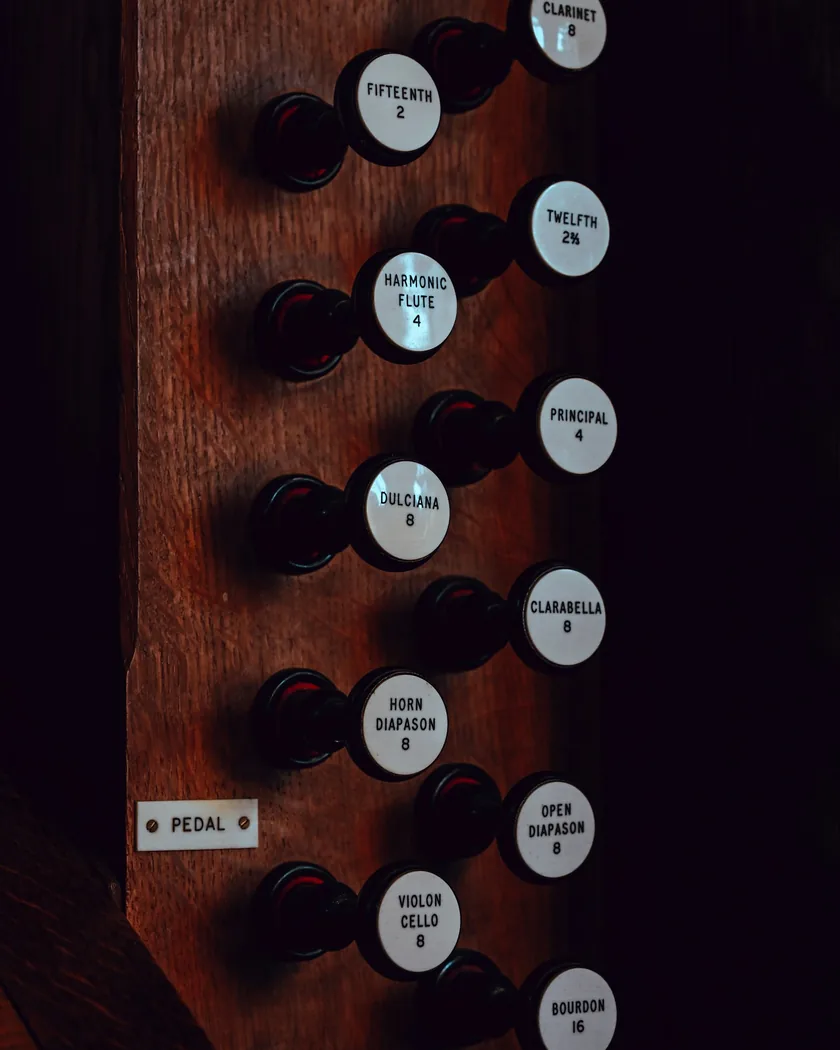

Existen también soluciones intermedias. La transmisión de notas puede ser mecánica mientras la de registros es eléctrica: se conserva el tacto directo en el teclado y se gana en comodidad al cambiar de registración. La elección no es una cuestión de modernidad, sino del repertorio, del espacio disponible y de la disposición de la sala.

VIIIArmonización en el lugar: el instrumento se termina en la sala

Los tubos salen del taller con un sonido previsto, pero no definitivo. La armonización —el trabajo de dar a cada tubo su habla, su potencia y su lugar dentro del registro— se hace con el instrumento ya montado, porque la sala forma parte del instrumento. Una nave con mucha reverberación devuelve los armónicos agudos y admite un habla más contenida; un espacio seco obliga a buscar más definición en el ataque para que la articulación llegue al oyente.

En un tubo labial se trabaja sobre pocos elementos: la abertura del pie, que regula el aire que entra; la altura de la boca y la posición del labio superior; y las marcas del alma, que ordenan la lámina de aire. Son ajustes de décimas de milímetro, uno por tubo, repetidos a lo largo de todo el teclado hasta que el registro sube sin escalones audibles y ninguna nota sobresale de sus vecinas.

Es también la fase en la que se decide cómo se combinan los registros entre sí: qué mixtura corona el pleno sin volverse agresiva, cuánto debe ceder un registro para que otro se oiga encima, y hasta dónde llega el instrumento cuando suena completo. Por eso la armonización se hace con la iglesia o la sala vacías y en silencio, casi siempre a horas en las que no hay actividad.

IXAfinación y cuidado estacional

La afinación de un órgano depende de la temperatura del aire dentro de los tubos. Al calentarse el aire, el sonido sube; al enfriarse, baja. Lo importante es que ese movimiento no afecta por igual a toda la tubería: los tubos labiales siguen a la temperatura con bastante fidelidad, mientras que las lengüetas dependen sobre todo de la lámina metálica y se mueven mucho menos. Por eso, tras un cambio brusco de temperatura, lo primero que se nota es que la lengüetería ha quedado desplazada respecto al resto.

De ahí la regla práctica del mantenimiento: se afina a la temperatura a la que el instrumento va a usarse, con la calefacción en su régimen habitual y con tiempo suficiente para que el aire y las maderas se estabilicen. Afinar una sala fría que dos horas después estará a veinte grados es trabajo perdido.

El resto del cuidado es más lento y menos visible: la humedad relativa, que abre juntas cuando baja demasiado y entorpece las guías cuando sube; el polvo, que se acumula en las bocas y en las lengüetas; y el desgaste de cueros y fieltros, que se revisa por ciclos largos. Un instrumento atendido con regularidad envejece bien; uno desatendido acumula problemas que luego exigen desmontar la tubería.

Revisión periódica: lista de comprobación

• Comprobar que la temperatura de la sala es la habitual de uso antes de afinar.
• Vigilar la humedad relativa a lo largo del año y evitar cambios rápidos por calefacción.
• Escuchar nota por nota en busca de habla lenta, cortes o notas que no responden.
• Repasar la lengüetería con más frecuencia que los registros labiales.
• Comprobar fugas entre canales vecinas: notas contiguas que suenan débilmente.
• Revisar el juego y la regulación de la transmisión al cambio de estación.
• Retirar el polvo de bocas y tapones sin alterar los ajustes de armonización.
• Anotar lo observado en cada visita para seguir la evolución del instrumento.
